Guindaste de pórtico

Guindastes de pórticosão geralmente usados ​​para movimentação de carga ao ar livre e outras operações. Sua estrutura metálica lembra uma moldura-em formato de porta, com a viga principal sustentada por duas pernas que podem se deslocar diretamente sobre trilhos no solo. As extremidades da viga principal podem ter vigas cantilever estendendo-se para fora. Os guindastes de pórtico apresentam alta utilização do local, grande faixa de trabalho, ampla adaptabilidade e forte versatilidade e são amplamente utilizados em armazéns, fábricas, portos, docas e outros locais para elevação e transporte de mercadorias.

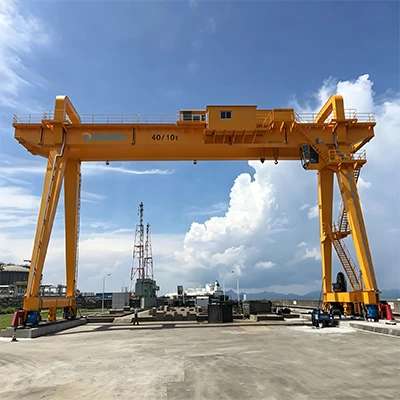

Item	Guindaste de pórtico de viga única	Pórtico de viga dupla	Guindaste semi-pórtico
Período	13-30 m	18-35 m	10-20 m
Altura de elevação	9m	10 m	6 m
Velocidade de elevação	7m/min	8,5m/min	7m/min
Velocidade do carrinho	20m/min	43,8m/min	20m/min
Velocidade do guindaste	20m/min	37,7-40,1m/min	20m/min
Motor de elevação	13 kW	17 kW	13 kW
Motor de carrinho	0,8 kW	2,5 kW	0,8 kW
Peso total	16100-30100kg	52600-89000kg	6600-10650kg
Carga máxima da roda	102-149 KN	225-310 KN	78-103 KN
Acompanhar	P38, P43	P43	P38
Do topo do trilho ao topo principal	11350-12250 H	14580-16590 H	720-970 H
Distância entre eixos	6500-7500 W	8000-9500 W	2000-5200 W
Limitação esquerda do gancho	1300 S1	5000-7500 S1	1293 S1
Limitação à direita do gancho	1900 S2	6500-9000 S2	1893 S2
