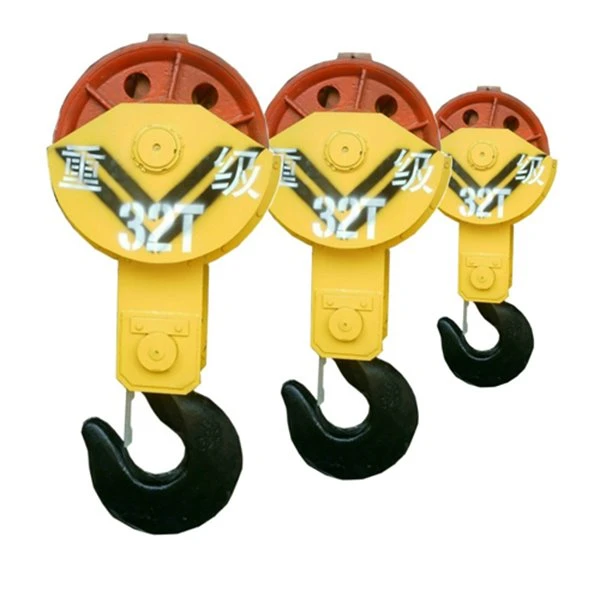

Bloco de gancho de guindaste

1. Introdução ao produto:

O gancho é o tipo mais comum de espalhador em máquinas de elevação.

Geralmente, ganchos simples forjados são usados ​​principalmente para levantar guindastes abaixo de 30T, ganchos duplos são usados ​​para levantar guindastes de 50T-100T; ganchos simples em forma de folha são usados ​​para levantar guindastes de 75T-350T, e ganchos duplos são usados ​​para levantar guindastes acima de 100T.

O gancho é muitas vezes suspenso no cabo de aço do mecanismo de içamento por meio de blocos de polias e outros componentes.

2. Classificação e seleção

O gancho único é simples de fabricar e fácil de usar, mas a força não é boa, e é usado principalmente no local de trabalho com capacidade de elevação inferior a 80 toneladas;

Quando a capacidade de elevação é grande, frequentemente são usados ​​ganchos duplos com forças simétricas.

Os ganchos laminados são rebitados a partir de várias chapas de aço cortadas e formadas. Quando as placas individuais apresentam rachaduras, todo o gancho não será danificado. A segurança é boa, mas o peso próprio é grande. A maioria deles é usada para grande capacidade de elevação ou elevação de caçambas de aço fundido no guindaste.

O gancho é frequentemente impactado durante a operação e deve ser feito de aço carbono de alta qualidade com boa tenacidade.

Vamos dar uma olhada na forma da seção transversal do corpo do gancho, que geralmente são redondos, quadrados, trapezoidais e em forma de "T".

Quanto ao forjamento da cauda do gancho, se for utilizado o fio triangular, devido à grande concentração de tensões dessa estrutura, é fácil quebrar na fenda, portanto, os fios trapezoidais ou em ziguezague são usados ​​principalmente na cauda do gancho. grande gancho.

3. Ambiente Aplicável:

Adequado para fábricas, minas, petróleo, química e terminais de navios. Garanta segurança, fator de segurança de qualidade e carga estática em até 3 vezes.

A capacidade de elevação é de 5 toneladas a 150 toneladas.

4. Seção perigosa

O gancho tem três seções perigosas e atenção especial deve ser dada durante a inspeção.

Conforme mostrado no "Diagrama de Seções Perigosas", as três seções perigosas do gancho são:

(1) A seção AA é afetada pela tensão da linga, por um lado, e o gancho tende a ser endireitado; por outro lado, também é afetado pelo momento fletor.

Como o momento fletor que atua nesta seção é o maior e a tensão de flexão a que ela está submetida também é a maior, então esta seção é uma seção perigosa.

(2) A seção BB é a mesma que a seção AA. A seção BB tem uma tendência a ser endireitada e cisalhada sob a ação da tensão da eslinga, e a tensão de cisalhamento é a maior aqui, por isso também é uma seção perigosa.

(3) Seção CC esta seção é a parte mais fina da coluna do gancho, que tende a se romper sob a ação da tensão da eslinga.

A tensão de tração é a maior aqui, por isso também é uma seção perigosa.

5. Inspeção de segurança

(1) Para ganchos usados ​​em mecanismos de içamento acionados por humanos, teste com 1,5 vezes a carga nominal como a carga de inspeção.

(2) Para o gancho usado para o mecanismo de elevação acionado, o ensaio deve ser realizado com o dobro da carga nominal da carga de inspeção.

(3) Depois que o gancho é removido da carga de inspeção, não deve haver defeitos e deformações óbvias, e o aumento da abertura não deve exceder 0,25 por cento do tamanho original.

(4) Para ganchos que passam na inspeção, as marcas devem ser impressas na área de baixa tensão do gancho, incluindo o peso de levantamento nominal, padrão de fábrica ou nome da fábrica, marca de inspeção, número de produção, etc.

6. Padrão de sucata

O gancho deve ser descartado quando ocorrer uma das seguintes condições:

① rachaduras;

②O desgaste da seção perigosa atinge 10% do tamanho original;

③A abertura é aumentada em 15 por cento em comparação com o tamanho original;

④A deformação de torção do corpo do gancho excede 10 graus;

⑤ A seção perigosa do gancho ou o pescoço do gancho tem deformação plástica;

⑥A linha do gancho está corroída;

⑦A bucha do gancho deve ser substituída quando o desgaste atingir 50% do tamanho original;

⑧ Quando o desgaste do mandril do gancho atingir 5% do tamanho original, o mandril deve ser substituído.

7. Transporte
