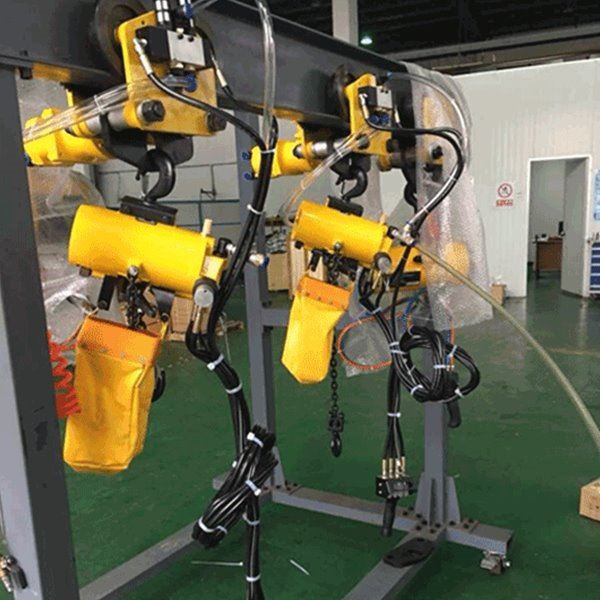

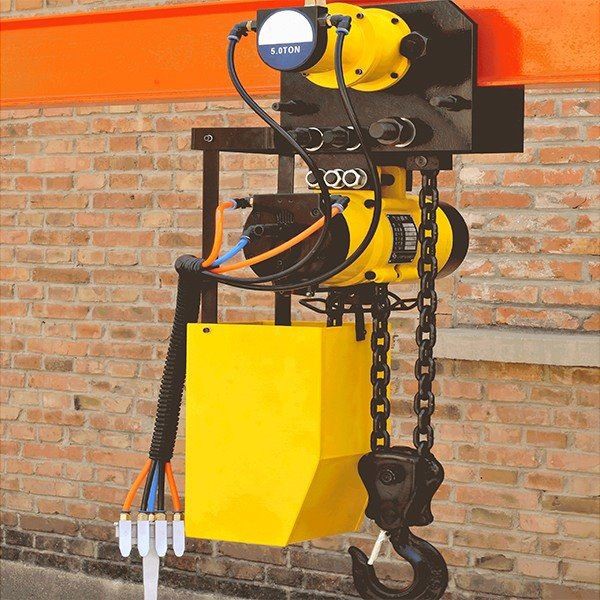

Talha pneumática de corrente pneumática tipo trole de 3 toneladas
A talha pneumática de corrente de ar tipo trole de 3 toneladas é um produto atualizado de talha elétrica. Tem sido amplamente utilizado em todas as esferas da vida. A faixa de carga varia de 250 kg a 30 toneladas, dependendo do modelo.
- Entrega rápida
- Garantia da Qualidade
- Atendimento ao cliente 24/7
Introdução de Produto
1. Introdução ao produto:
A talha pneumática de corrente de ar tipo trole de 3 toneladas é um produto atualizado de talha elétrica. Tem sido amplamente utilizado em todas as esferas da vida. A faixa de carga varia de 250 kg a 30 toneladas, dependendo do modelo.
A talha de corrente pneumática tipo trole de 3 toneladas pode ser acionada apenas fornecendo uma certa pressão de ar comprimido, obtendo baixo consumo de energia e alta eficiência.
Também possui a função de proteção contra corte de gás, que garante que a peça de trabalho não caia ou caia em caso de corte repentino de gás.
Ele tem sido amplamente utilizado em países industrializados. Seu princípio de funcionamento é converter a energia de pressão do ar comprimido em energia mecânica para atingir a finalidade de elevação de mercadorias. Tem as vantagens incomparáveis de talhas elétricas.
2. Parâmetros:
modelo | QDH 0.1D | QDH 0.2S | QDH 0.25D | QDH 0.5S | QDH 0.5D | QDH 1.0S | QDH 1.0D | QDH 2.0S | QDH 2.5D | QDH 3.0S | QDH 3.0D | QDH 5.0S | QDH 6.0S |
Capacidade (T) | 0.1 | 0.2 | 0.25 | 0.5 | 0.5 | 1.0 | 1.0 | 2.0 | 2.5 | 3.0 | 3.0 | 5.0 | 6.0 |
Altura de elevação (m) | 0~20 | ||||||||||||
Velocidade máxima de elevação (m/min) | 9 | 4 | 10 | 5 | 9 | 5 | 5 | 2.5 | 2 | 2 | 2 | 1 | 1 |
velocidade máxima de descida (m/min) | 12 | 10 | 14 | 7 | 15 | 8 | 8 | 4 | 4 | 4 | 3 | 1.5 | 1.3 |
pressão do vento (Mpa) | 0.6 | ||||||||||||
Consumo máximo de ar (m3/min) | 0.8 | 0.8 | 1.0 | 1.0 | 1.2 | 1.2 | 1.4 | 1.4 | 1.8 | 1.8 | 1.6 | 2.5 | 2.5 |
peso de referência (kg) | 5 | 17 | 17 | 21 | 21 | 24 | 30 | 36 | 50 | 36 | 35 | 55 | 55 |
modelo | QDH 5.0D | QDH 6.0D | QDH 10.0-4D | QDH 10.0S | QDH 12.0S | QDH 10.0D | QDH 12.5D | QDH 16.0-3D | QDH 20.0S | QDH 25.0-4D | QDH 25.0S | QDH 32.0-3D | QDH 50.0-4D |
Capacidade (T) | 5.0 | 6.0 | 10.0 | 10.0 | 12.5 | 10.0 | 12.5 | 16.0 | 20.0 | 25.0 | 25.0 | 32.0 | 50.0 |
Altura de elevação (m) | 0~20 | ||||||||||||
Velocidade máxima de elevação (m/min) | 1.6 | 1.4 | 0.35 | 0.8 | 0.7 | 1.2 | 1.0 | 0.5 | 0.6 | 0.35 | 0.5 | 0.4 | 0.25 |
velocidade máxima de descida (m/min) | 2.5 | 2.7 | 0.8 | 1.25 | 1.35 | 2.1 | 2.0 | 1.0 | 1.2 | 0.7 | 1.0 | 0.9 | 0.5 |
pressão do vento (Mpa) | 0.6 | ||||||||||||
Consumo máximo de ar (m3/min) | 3.4 | 3.4 | 2.9 | 3.4 | 3.4 | 4.7 | 4.7 | 3.4 | 4.7 | 3.4 | 4.7 | 3.4 | 4.7 |
peso de referência (kg) | 90 | 110 | 140 | 150 | 150 | 160 | 160 | 180 | 190 | 240 | 240 | 280 | 350 |
3. Sistema de distribuição de gás
O mecanismo de elevação inclui motor pneumático, redutor planetário e conjunto suspenso, freio, corrente de elevação, conjunto de gancho e válvula de controle principal. O mecanismo de levantamento controla a válvula de controle principal para realizar o levantamento e abaixamento do objeto pesado de levantamento, e realiza a frenagem de posicionamento de levantamento e abaixamento abrindo e fechando o freio.
A talha pneumática de corrente pneumática tipo trole de 3 toneladas garante a segurança da operação de elevação. Todo o mecanismo de elevação da talha pneumática pode ser usado de forma fixa ou movido sob o mecanismo de deslocamento.
O mecanismo de deslocamento da talha de corrente pneumática tipo trole de 3 toneladas adota um trole de deslocamento pneumático, que é composto de rodas ativas, rodas passivas e painéis de parede. A válvula de controle principal controla o motor pneumático e o redutor planetário aciona as rodas ativas para se deslocar para realizar o movimento horizontal do peso de elevação.
O sistema de distribuição de gás utiliza ar comprimido como fonte de energia para controlar a elevação e o funcionamento da talha pneumática. Elimina os problemas do usuário final causados por levantamento ou queda.
4. Ambiente Aplicável:
As talhas pneumáticas de corrente de ar tipo trole de 3 toneladas são amplamente utilizadas em fábricas de produtos químicos, têxteis, pulverização, logística de frete, portos, mineração e mineração e outros locais de trabalho com inflamáveis, explosivos, alta temperatura, alta fumaça e poeira e forte corrosão.
Tem as características de alta frequência e velocidade infinitamente variável, e é favorecido por empresas de processamento e fabricação e empresas de logística, como carrinhos, tratores grandes, motores elétricos, refrigeradores domésticos, etc. com grande volume de produção e forte trabalho contínuo.
Especialmente em algumas produções industriais: petróleo bruto, plantas químicas, carrinhos, mineração e outros locais inflamáveis e explosivos, a talha pneumática deve ser obrigatória.
5. Especificações de operação segura:
(1) Melhorar rigorosamente a carga que é maior do que a capacidade de melhoria do produto.
(2) Ao levantar objetos pesados, é estritamente proibido ficar sob os objetos de levantamento.
(3) Use estritamente a corrente de carga como uma corrente suspensa.
(4) Se a eslinga estiver torcida, dobrada ou danificada, é proibido usar a talha pneumática.
(5) Não é permitido pendurar objetos com carga por muito tempo.
(6) A corrente de carga não pode ser aterrada por soldagem, e não é permitido soldar na talha pneumática ou na corrente suspensa.
(7) Não é permitido usar o batente superior e inferior para frear a talha pneumática.
(8) Não é permitido puxar ou arrastar lateralmente.
(9) É proibido inserir parafusos ou conectar por outros métodos entre as eslingas.
(10) Verifique o desgaste ou danos da talha pneumática e do freio ou dispositivo de limite antes de cada turno.
(11) Inspecione periódica e minuciosamente a talha pneumática e substitua as peças desgastadas ou danificadas.
(12) Lubrifique e faça a manutenção do equipamento conforme necessário.
(13) certifique-se de que a fonte de ar esteja fechada durante a manutenção da talha pneumática.
(14) Os usuários da talha de corrente pneumática tipo trole de 3 toneladas devem ser treinados sobre segurança e uso.
6. Peças de desgaste:

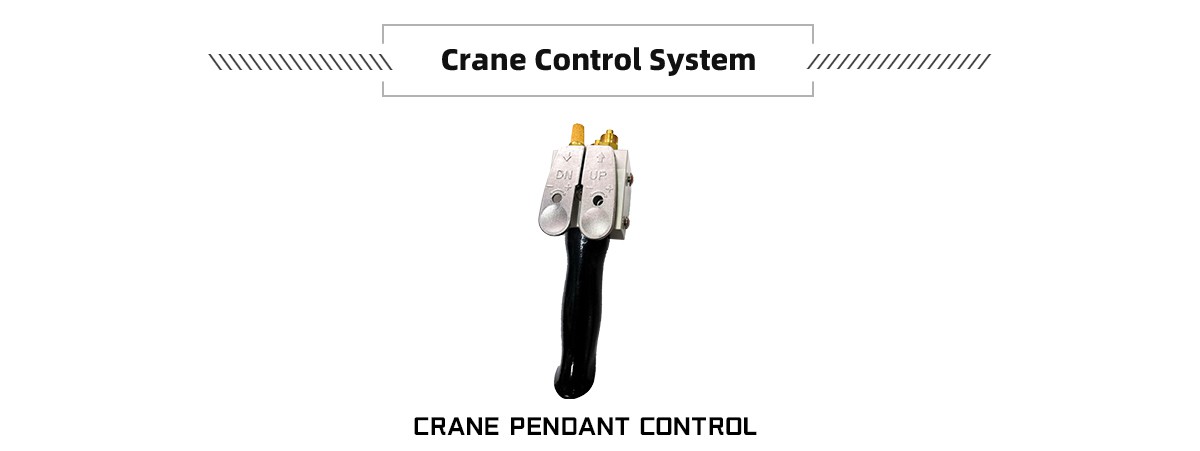

7. Como operar?
8. Transporte:
